产品概述：

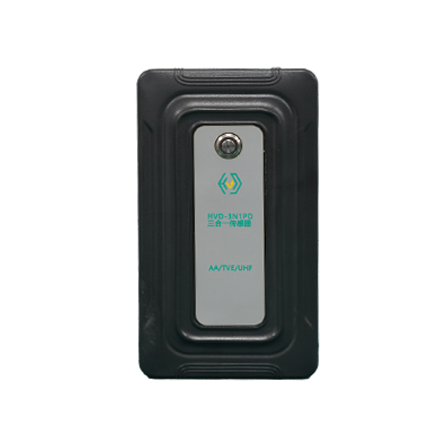

HVD-3N1PD开关柜智能局放单元集超声局放检测、暂态地电压（TEV）局放检测、特高频（UHF）局放检测三种检测手段于一体，可对开关柜内部绝缘缺陷引起的局部放电进行在线监测。单元采用一体化集成设计，磁吸安装，无需停电布线，安装简便；内置锂亚电池供电，按每2小时1次的采集频次可正常工作5年以上，适用于开关柜局部放电的长期在线监测与状态检修。按设定频次自动采集并存储局放监测数据。支持将监测数据上传至后台监测系统，实现远程集中监管，帮助运维人员及时掌握开关柜绝缘状态。
功能特点：
• 支持局放图谱数据上送
• 支持放电类型判断和诊断局放概率
• 支持噪声水平比对
• 全国产LoRa（TPUNB）通讯
技术参数：
超声局放检测 | |
示值范围 | -10dBμV～70dBμV |
中心频率 | 40kHz±1kHz |
动态范围 | ≥40dB |
线性度 | ≤±20% |
重复性 | ≤±5% |
暂态地电压检测 | |
示值范围 | 0dBmV～60dBmV |
中心频率 | 27MHz |
带宽 | ≥10MHz |
稳定性 | ≤±5% |
特高频检测 | |
示值范围 | -80dBm～-10dBm |
带宽 | 300MHz～1500MHz |
稳定性 | ≤±2dBm |
动态范围 | ≥40dBm |
整机参数 | |
供电方式 | 锂亚电池，按每2小时1次采集频次可正常工作5年以上 |
安装方式 | 磁吸 |
工作环境温度 | -25℃～+60℃ |
工作环境湿度 | 0～97%RH（不凝露） |
