产品介绍：

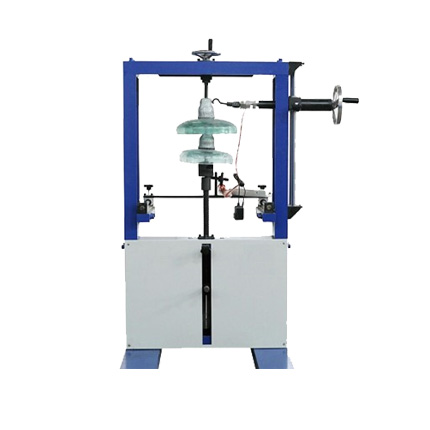

锁紧销操作试验测试仪适用于检测W、R型锁紧销系统拉力检测；亦可适用于检测瓷绝缘子、玻璃绝缘子一片或两片串联检测，单支复合绝缘子锁紧销测试。
试验依据：
GB/T 775.3-2006《绝缘子试验方法 第3部分机械试验方法》
GB/T 1001.1-2003《标称电压高于1000V的架空线路绝缘子 第1部分 交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则》
GB/T 4056-2008《绝缘子串元件的球窝连接尺寸》
GB/T 19519-2004《标称电压高于1000V的交流架空线路用复合绝缘子--定义、试验方法及验收准则》
GB/T 22709-2008《架空线路玻璃或瓷绝缘子串元件 绝缘体机械破损后的残余强度》
GB/T 25318-2010《绝缘子串元件球窝联接用锁紧销尺寸和试验》
功能介绍：
(1)用于各种绝缘子的R型锁紧销和W型锁紧销的操作负荷试验；
(2)试验机针对不同绝缘子锁紧销，配置二种推拉夹具；
(3)试验机可以快速装夹各种绝缘子，如瓷质绝缘子、玻璃绝缘子，复合绝缘子；
(4)试验机伺服控制，应具有功耗低、运行平稳、超低噪音等特点；
(5)试验机应采用全功能数字控制系统，应具有负荷闭环控制功能，试验机试验软件功能应明确，界面应清晰，布局合理，操作简单。
(6)连接：对于R销，用合适的装置沿其轴线方向将拉伸负荷施加在R销的孔眼上。对于W销，用一根截面为F5×T(JB/T8181)矩形钢棒沿轴线方向将负荷施加在W形销的两个弧形端头上
(7)适用于检测70kN/120kN，210kN，300kN，420kN，550kN，830kN锁紧销系统（标记分别为16、20、24、28、32、36）。
(8)适用于检测瓷、玻璃绝缘子一片或两片串联检测，单支复合绝缘子锁紧系统内测试。
(9)适用于瓷、玻璃盘式绝缘子轴向和径向偏差的测量。
(10)具备完善的安全控制保护系统，在不同运行工况下出现紧急情况时保证现场人身、设备安全。
技术参数：
型号 | HVD-SJ10 |
试验力(N) | 1000 |
力分辨率(N) | 1N |
力示值准确度 | ±0.8% |
位移行程(MM) | 400 |
位移速度(mm/min) | 0~300 |
外形尺寸 （MM） | 1000×820×1400 |
